Unità di
trattamento aria
Ricambio, filtrazione e recupero di calore. La qualità dell’aria parte da un impianto progettato bene.
La gamma EVNR riunisce soluzioni compatte e unità ad alta efficienza per il rinnovo dell’aria. Per gli impianti che richiedono configurazioni dedicate, EVACCLIMA affianca la selezione delle unità di trattamento aria alle esigenze del progetto.
Scopri la gamma EVNR ↓
Le soluzioni
Una gamma, diverse esigenze.
200 / 400 m³/h
EVNR SMART
Recuperatore compatto in polipropilene, con filtrazione F7 su entrambi i flussi.
Modelli e dati tecnici →
400–4.500 m³/h
EVNR
Recuperatore in alluminio a flussi incrociati, con efficienza dichiarata dell’80%.
Modelli e dati tecnici →
600–4.500 m³/h
EVNR 90
Recuperatore in alluminio in controcorrente, con efficienza dichiarata del 90%.
Modelli e dati tecnici →Portate nominali di gamma. La selezione del modello dipende dal punto di lavoro e dalle perdite di carico dell’impianto.
01 · Recupero a flussi incrociati

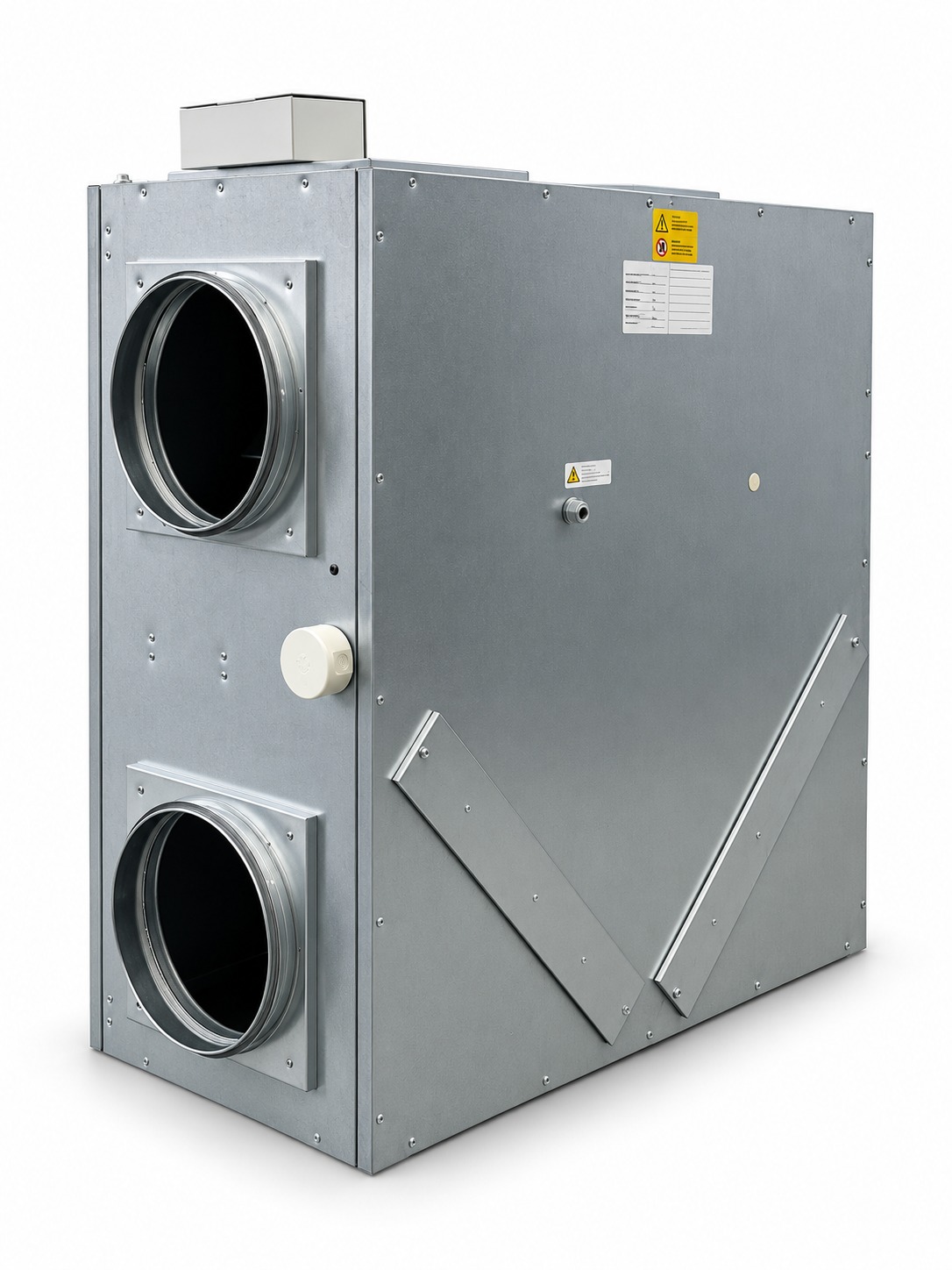

EVNR
8 taglie400–4.500 m³/hRecupero 80%La serie EVNR impiega uno scambiatore in alluminio a flussi incrociati e ventilatori EC con motore brushless. Le configurazioni orizzontali e verticali facilitano l’inserimento nei diversi spazi tecnici.
- Filtro aria di rinnovo ePM1 70% (F7); filtro aria di espulsione ePM10 50% (M5).
- Pannelli sandwich zincati da 25 mm, con isolamento in poliuretano da 42 kg/m³.
- Struttura autoportante in lamiera zincata con guarnizioni di tenuta.
- Bypass motorizzato: azionamento manuale con BASE, gestione automatica del freecooling/freeheating con EVO.
Tutti i modelli · Dimensioni e pesi
| Modello | A (mm) | B (mm) | C (mm) | DN (mm) | Peso H (kg) | Peso V (kg) |
|---|---|---|---|---|---|---|
| EVNR 400 | 750 | 750 | 390 | 160 | 75 | 78 |
| EVNR 700 | 1050 | 1050 | 400 | 200 | 98 | 101 |
| EVNR 1000 | 1050 | 1050 | 400 | 200 | 103 | 106 |
| EVNR 1500 | 1250 | 1250 | 550 | 315 | 155 | 158 |
| EVNR 2000 | 1390 | 1390 | 610 | 355 | 225 | 228 |
| EVNR 2500 | 1390 | 1390 | 610 | 355 | 231 | 234 |
| EVNR 3500 | 1900 | 1900 | 710 | 400 | 245 | 248 |
| EVNR 4500 | 1900 | 1900 | 860 | 450 | 275 | 278 |

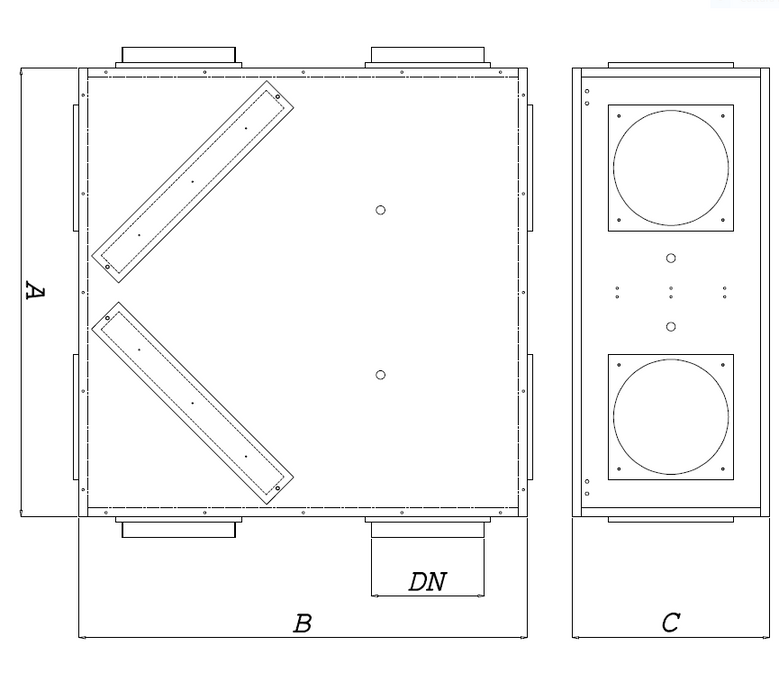

Scarico condensa Ø 20 mm su tutte le taglie. A, B e C fanno riferimento al disegno seguente; H = orizzontale, V = verticale.
Configurazioni e accessibilità
Otto configurazioni orizzontali H1–H8 e quattro verticali V1–V4. Le configurazioni standard sono H5 e V1; le versioni speculari sono disponibili su richiesta. I pannelli rimovibili consentono la variazione degli orientamenti; le bacinelle di condensa permettono il posizionamento verticale previsto dalla serie.

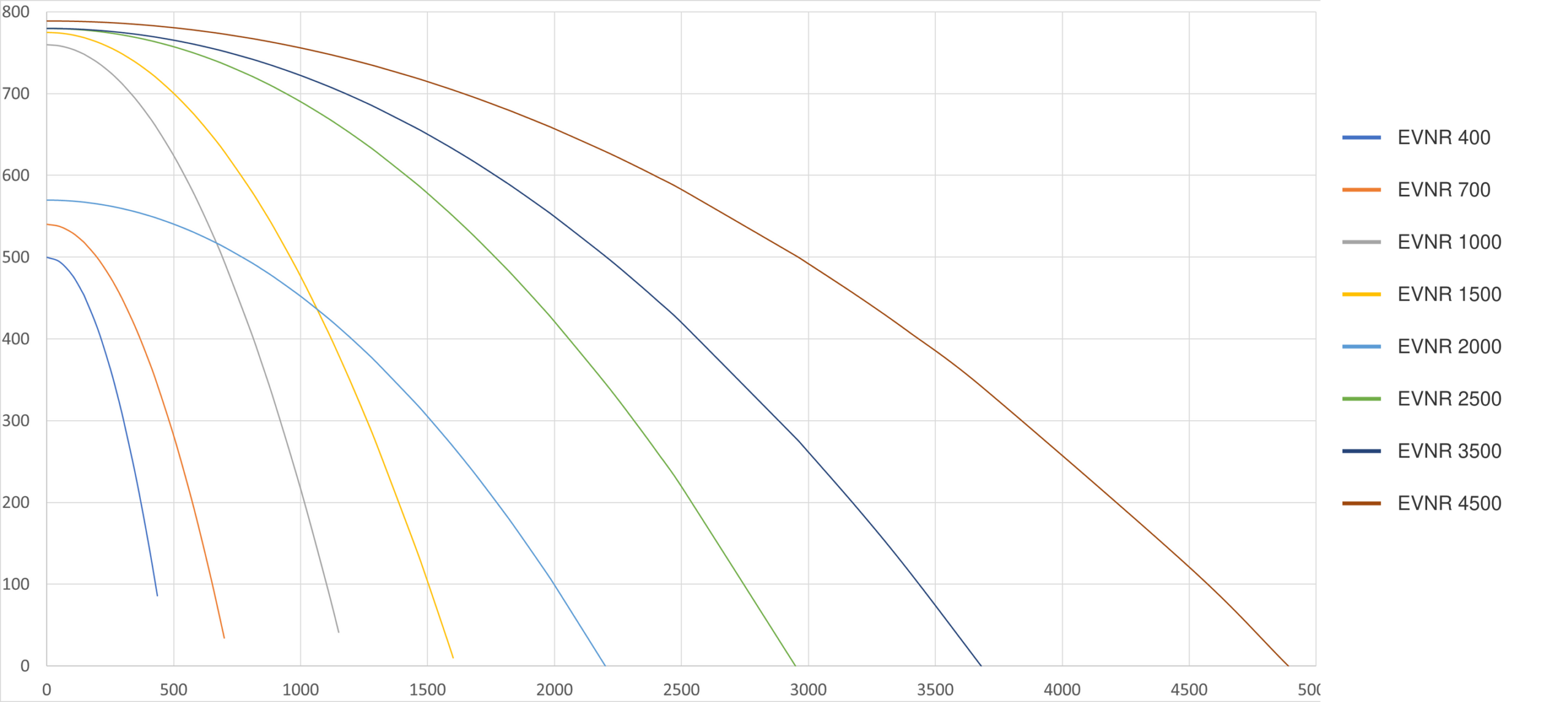

Curve di funzionamento
02 · Recupero in controcorrente

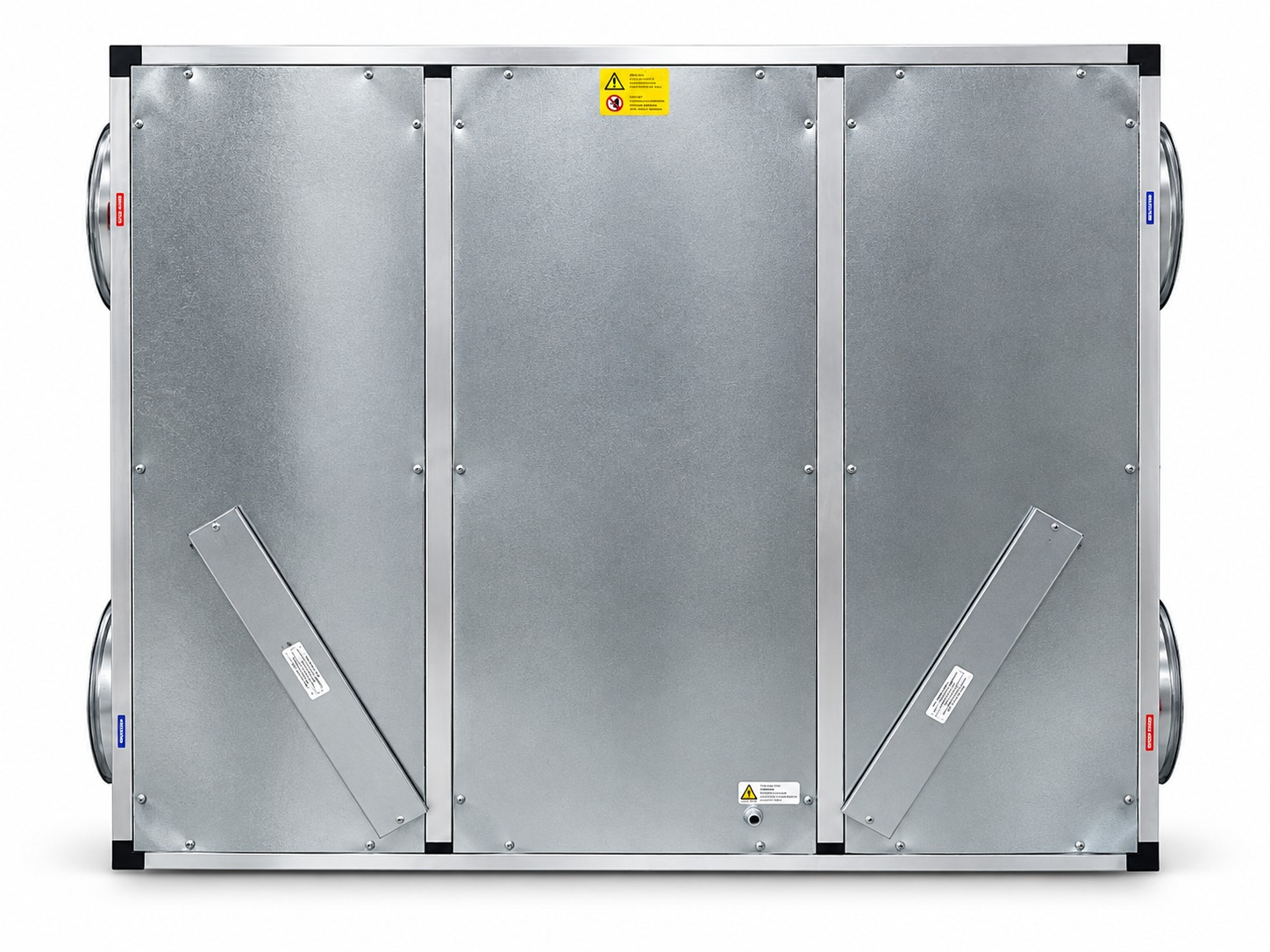

EVNR 90

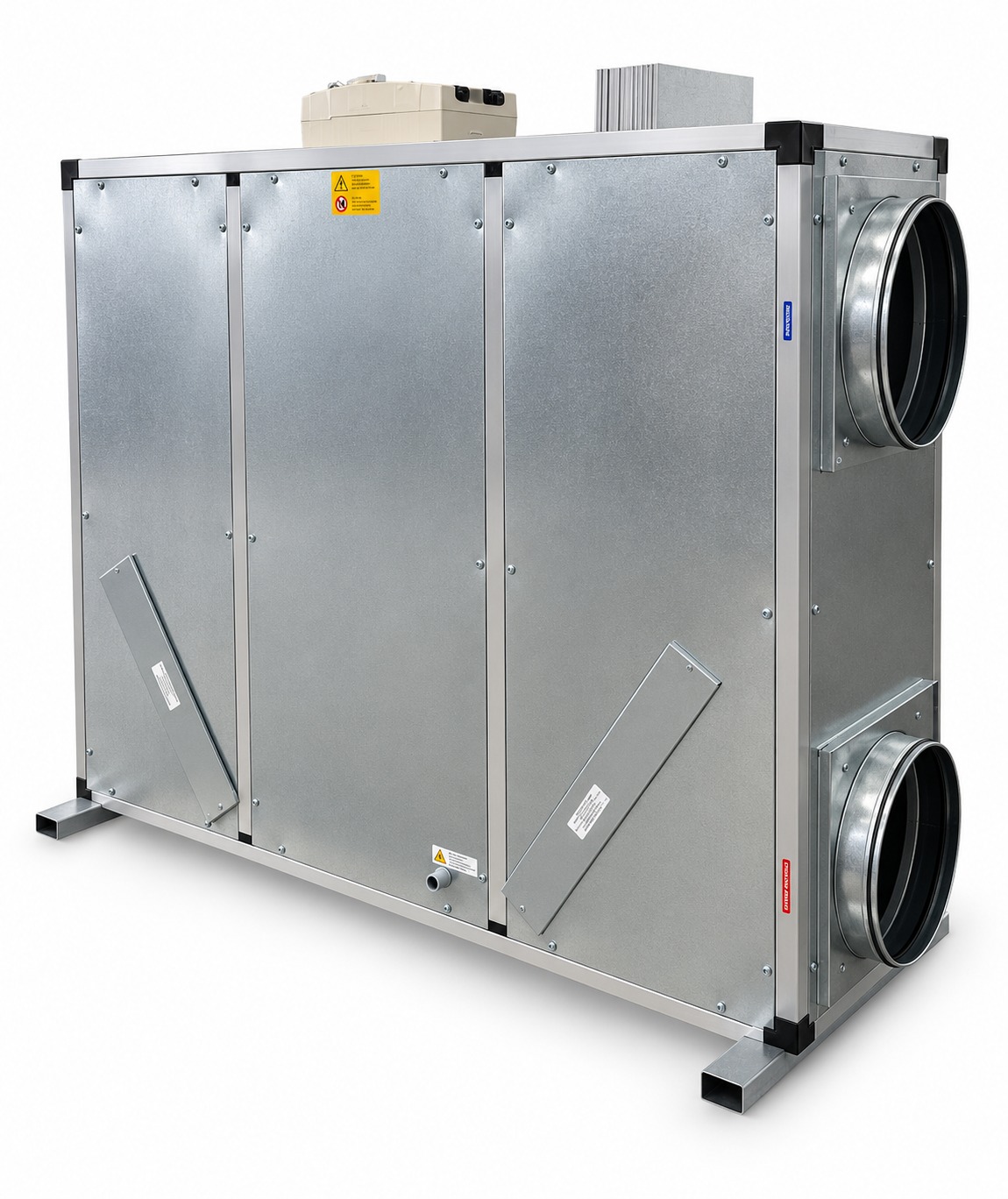

7 taglie600–4.500 m³/hRecupero 90%La serie EVNR 90 utilizza uno scambiatore in alluminio in controcorrente. È pensata per il rinnovo dell’aria con elevato recupero termico e regolazione della ventilazione tramite motori EC brushless.
- Rinnovo ePM1 70% (F7); espulsione ePM10 50% (M5).
- Pannelli sandwich zincati da 25 mm e isolamento in poliuretano da 42 kg/m³.
- Struttura in lamiera fino alla taglia 150; profilati in alluminio dalla taglia 200.
- Bypass estivo motorizzato; con EVO, gestione automatica tramite sonde di temperatura.
Tutte le taglie · Dimensioni e pesi
| EVNR 90 | A (mm) | B (mm) | C (mm) | DN (mm) | Peso (kg) |
|---|---|---|---|---|---|
| Taglia 60 | 1211 | 800 | 370 | 200 | 78 |
| Taglia 90 | 1211 | 800 | 370 | 200 | 83 |
| Taglia 150 | 1447 | 1200 | 430 | 250 | 153 |
| Taglia 200 | 1702 | 1400 | 530 | 355 | 183 |
| Taglia 270 | 1986 | 1700 | 530 | 355 | 245 |
| Taglia 330 | 2067 | 1700 | 557 | 400 | 282 |
| Taglia 450 | 2441 | 1700 | 740 | 450 | 318 |

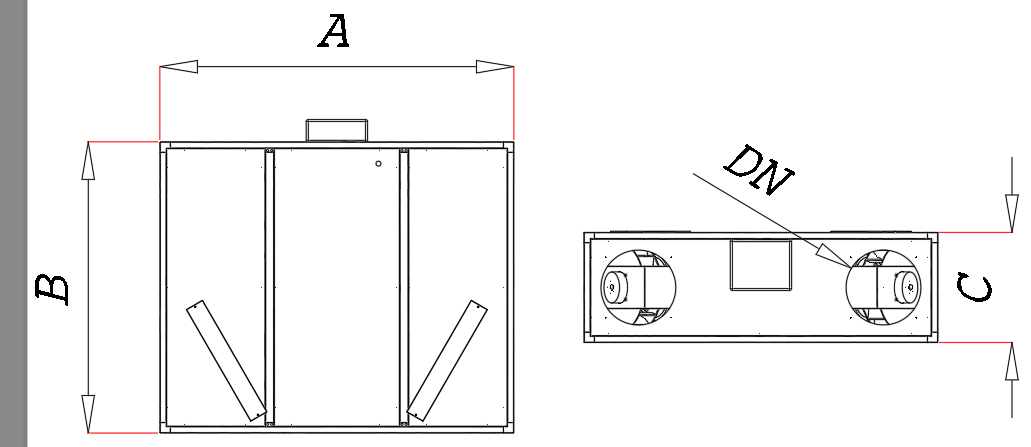

Scarico condensa Ø 20 mm. Il campo nominale della serie è 600–4.500 m³/h; i numeri di taglia sono identificativi del modello.
Configurazioni per taglia
Taglie 60, 90 e 150: configurazioni H5 e V1, con possibilità di specularità in campo.
Taglie 200, 270, 330 e 450: configurazioni H1–H8 e V1–V4; configurazione standard H5.

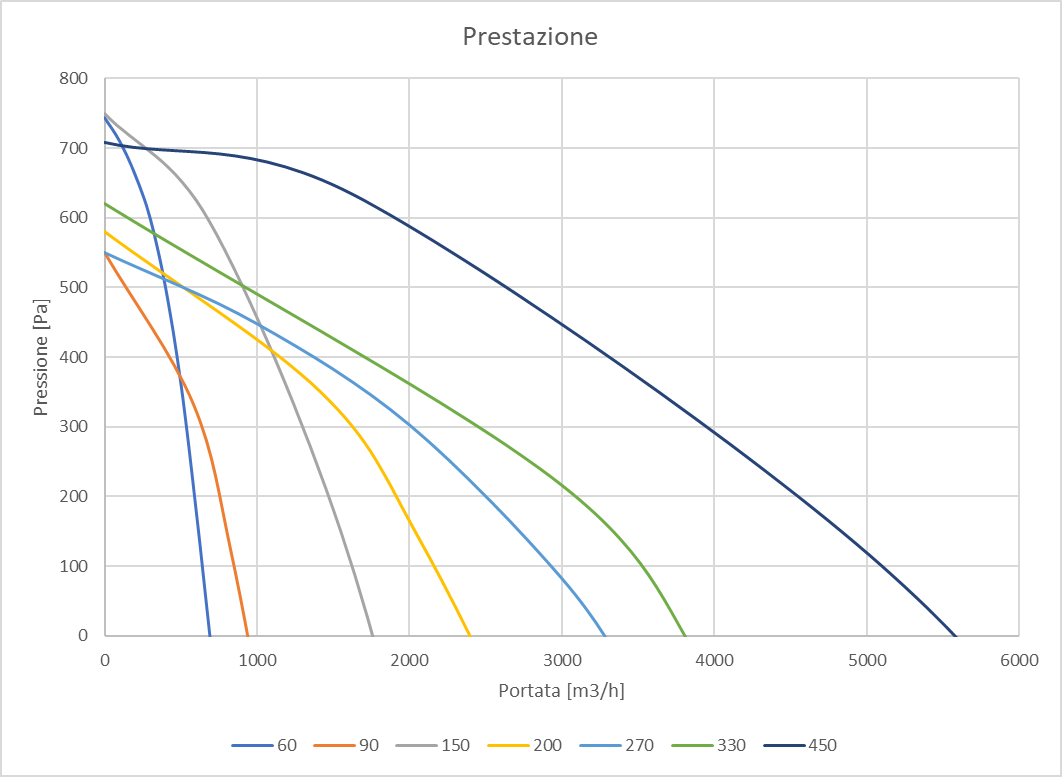

Curve portata / pressione
03 · Compattezza e filtrazione

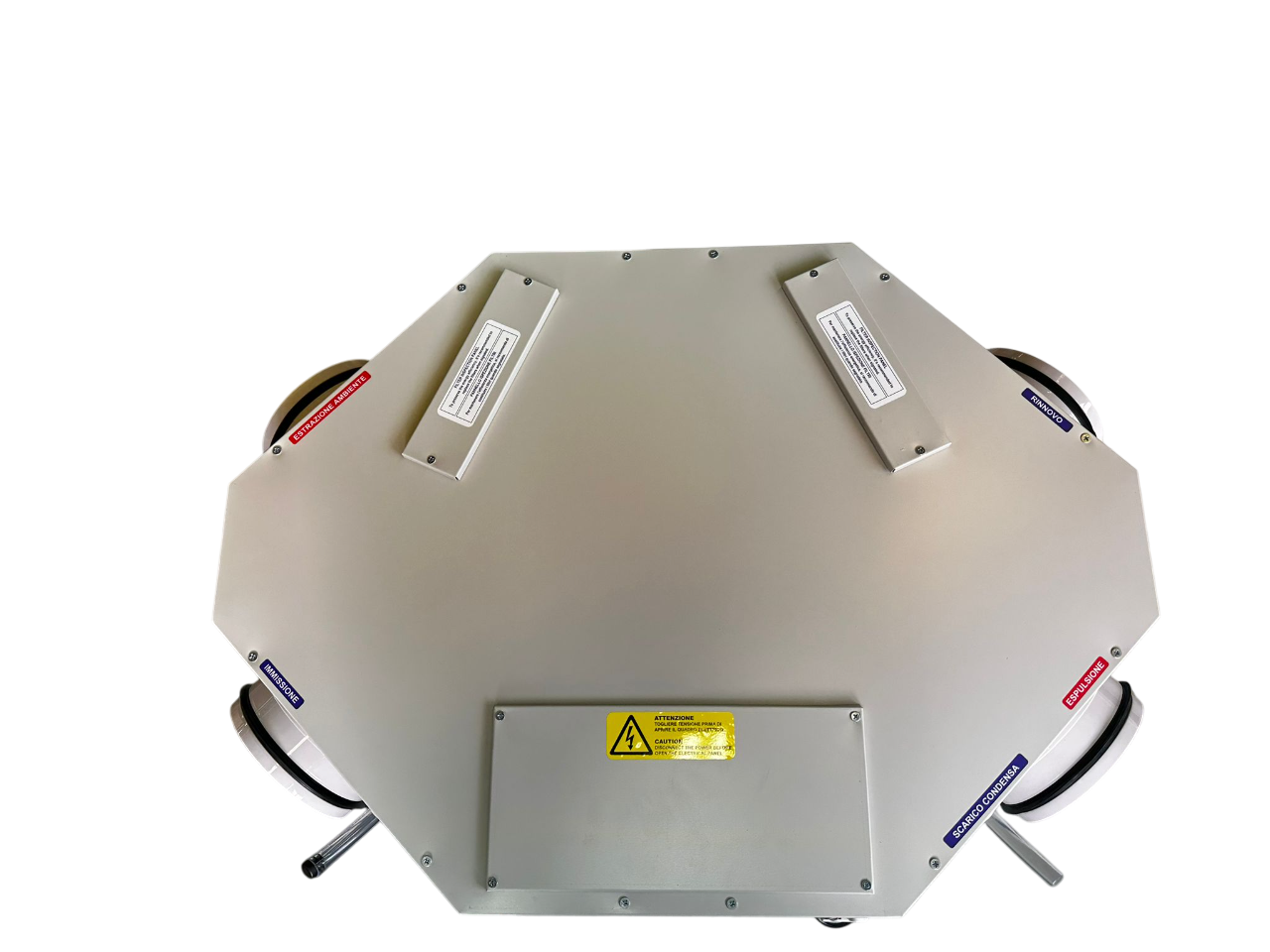

EVNR SMART
200 / 400 m³/hH / VUna soluzione compatta con scambiatore ad alta efficienza in polipropilene in controcorrente. La filtrazione ePM1 70% (F7) su entrambi i flussi caratterizza la gamma SMART.
- Ventilatori brushless a modulazione elettronica.
- Struttura autoportante in lamiera zincata, verniciata esternamente.
- Isolamento in EPS ad alta densità e guarnizioni di tenuta.
- Versioni orizzontali e verticali, con controlli BASE o EVO.
I quattro modelli
| Modello | Portata nominale (m³/h) | Esecuzione |
|---|---|---|
| EVNR SMART 20 H | 200 | Orizzontale |
| EVNR SMART 40 H | 400 | Orizzontale |
| EVNR SMART 20 V | 200 | Verticale |
| EVNR SMART 40 V | 400 | Verticale |
Ingombri e attacchi

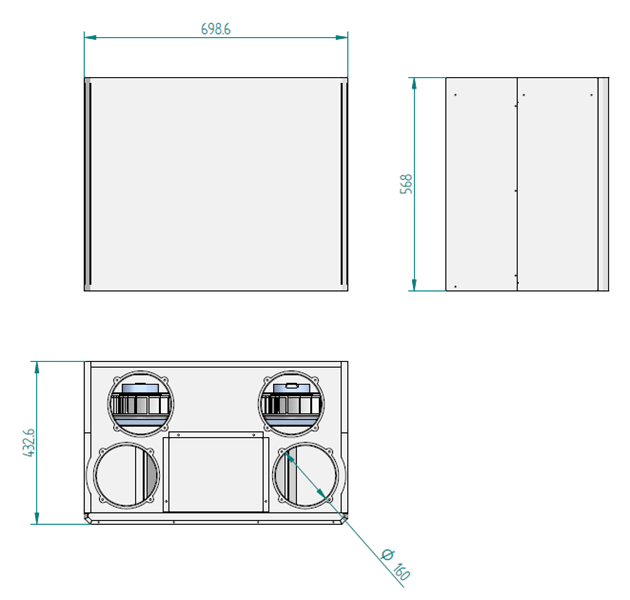

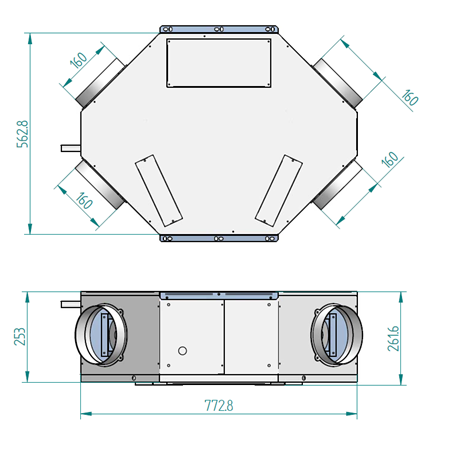

I disegni riportano le quote delle esecuzioni orizzontale e verticale. Gli ingombri della taglia scelta vanno confermati in fase di selezione.
| Disegno | Quote principali (mm) | Attacchi |
|---|---|---|
| Orizzontale | 772,8 × 528,8; altezza principale 253 | Ø 160 mm |
| Verticale | 698,6 × 568 × 432,6 | Ø 160 mm |

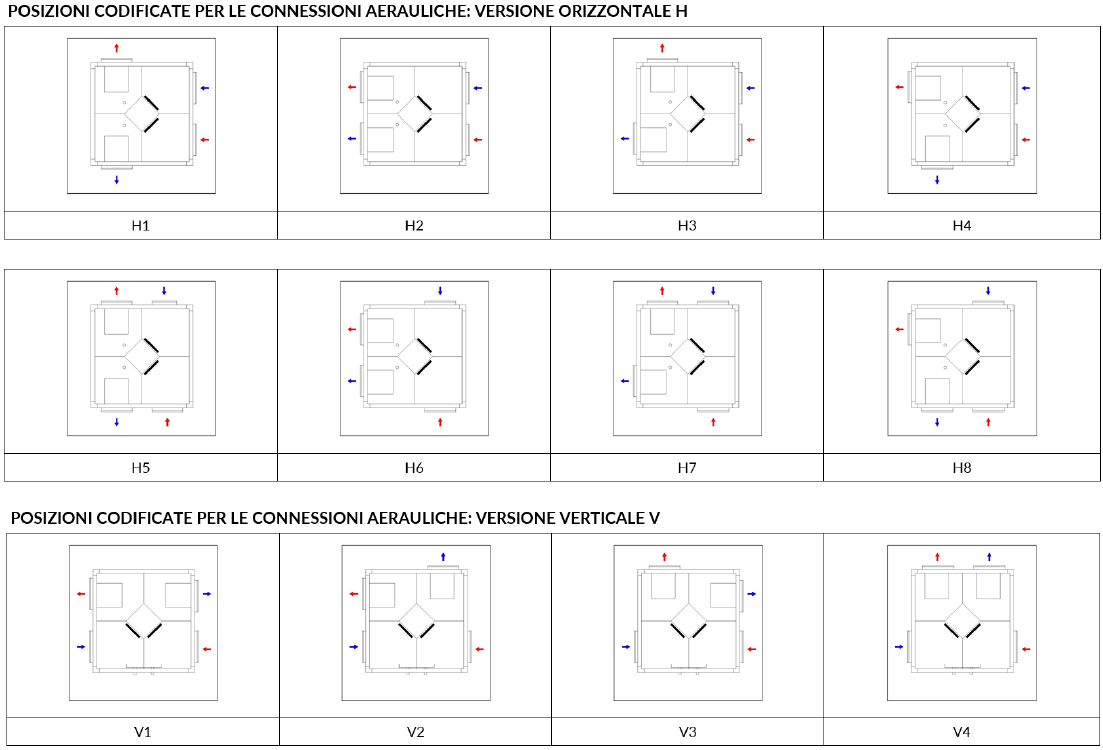

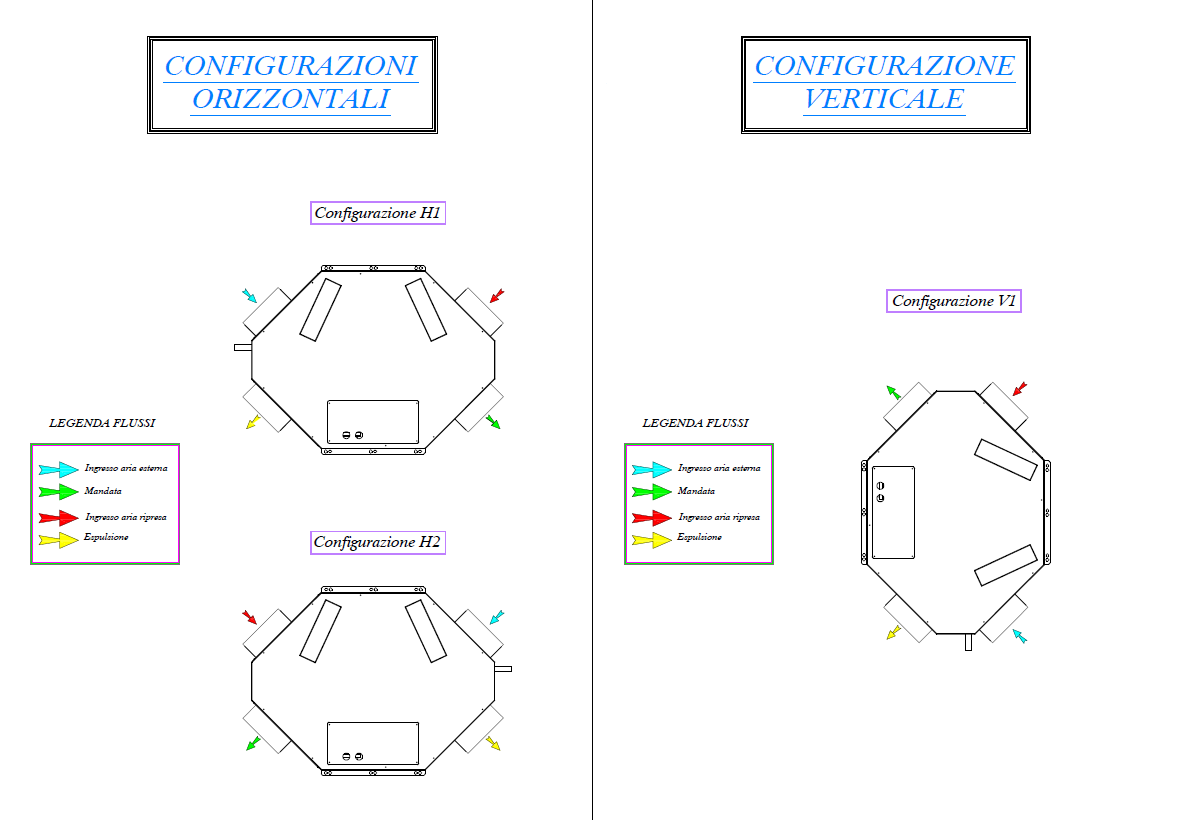

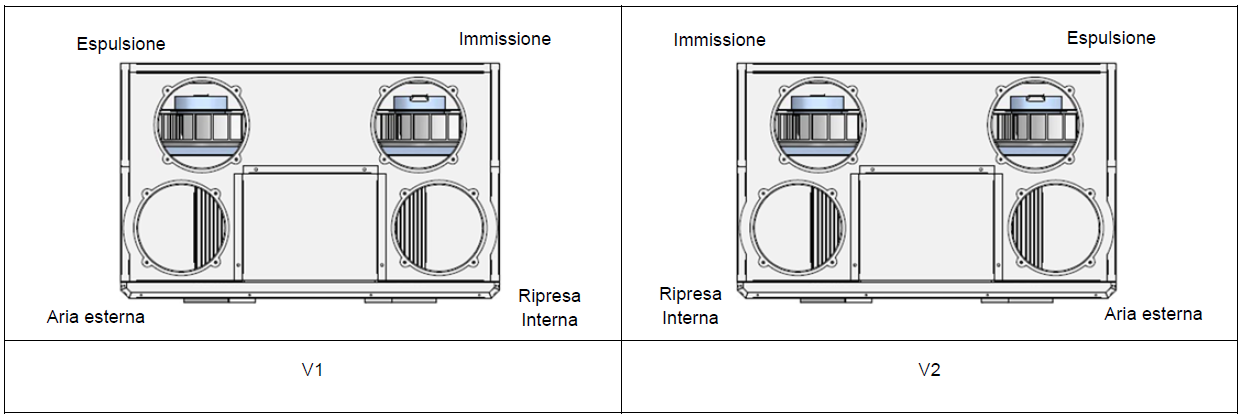

Configurazioni dei flussi

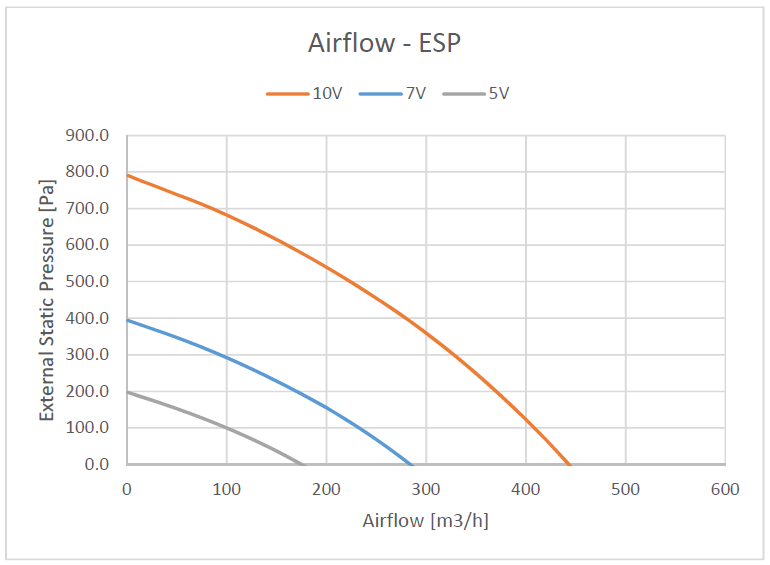

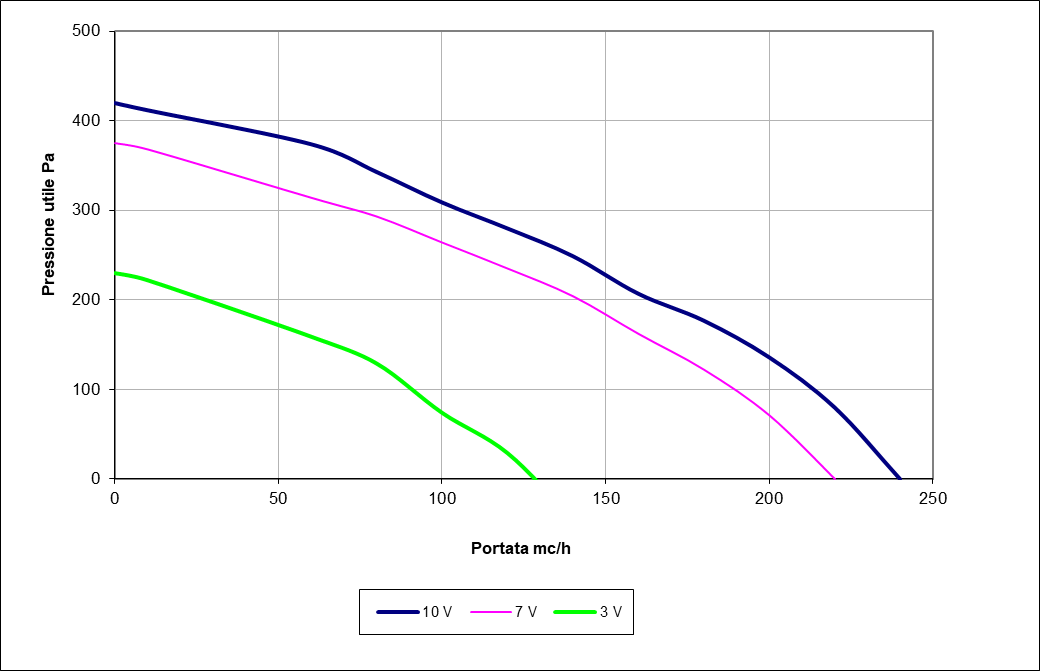

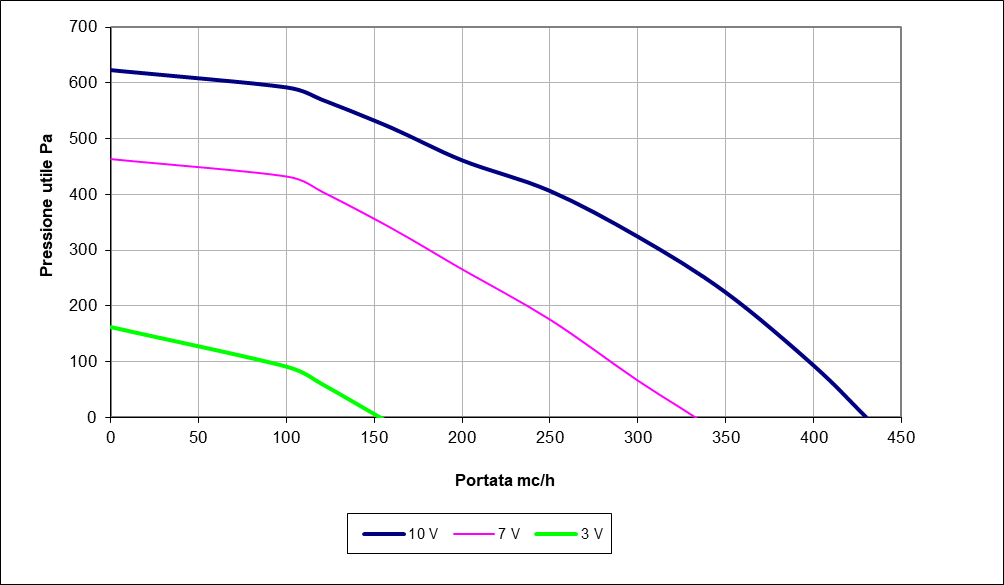

Curve dei quattro modelli

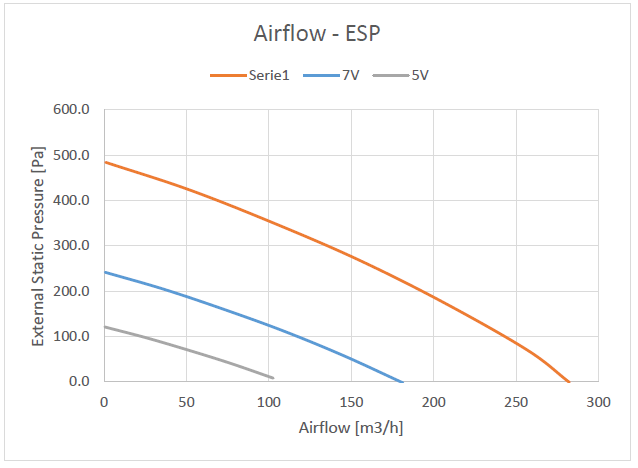

Le legende identificano i segnali riportati nei grafici. Nella curva 20 V la traccia arancione è denominata “Serie1”.
Gestione dell’impianto
Il controllo giusto per ogni esigenza.
BASE
Display LCD con pulsanti a sfioramento, regolazione della ventilazione su tre livelli e comando manuale del bypass. Segnalazione filtri sporchi tramite pressostato differenziale e contaore.

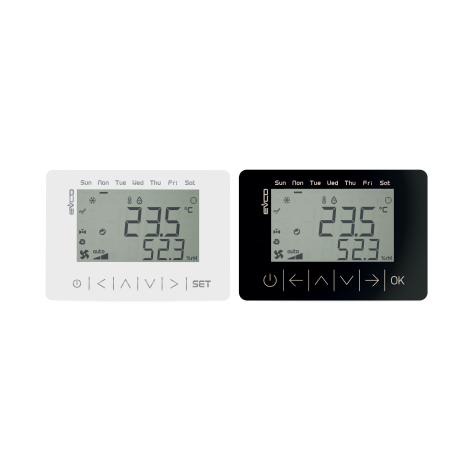

EVO
Quadro elettrico e microprocessore cablati a bordo macchina, allarme filtri sporchi e gestione delle batterie ad acqua calda/fredda ed elettriche. Otto livelli di velocità, gestione tramite tre sonde di temperatura, freecooling/freeheating automatico e programmazione a fasce orarie. Comunicazione Modbus RS485 per integrazione BMS.
Accessori e integrazioni
| Accessorio opzionale | EVNR / EVNR 90 | EVNR SMART |
|---|---|---|
| Batteria elettrica | ON/OFF | ON/OFF |
| Batteria ad acqua calda | Disponibile | Disponibile |
| Batteria ad acqua fredda | Con bacinella condensa | Con bacinella condensa |
| Valvola di zona | 2 / 3 vie | ON/OFF a 3 vie per BAF / BAC |
| Sonde qualità aria | CO₂, umidità relativa, PM2.5 | Da verificare su progetto |
| Tetto antipioggia | Disponibile su richiesta | Da verificare su progetto |
Gli accessori sono opzionali: abbinamenti, regolazione e disponibilità vanno definiti per il modello e l’impianto selezionati.
Configurazioni dedicate
EMC · Unità di trattamento aria
per il tuo progetto.

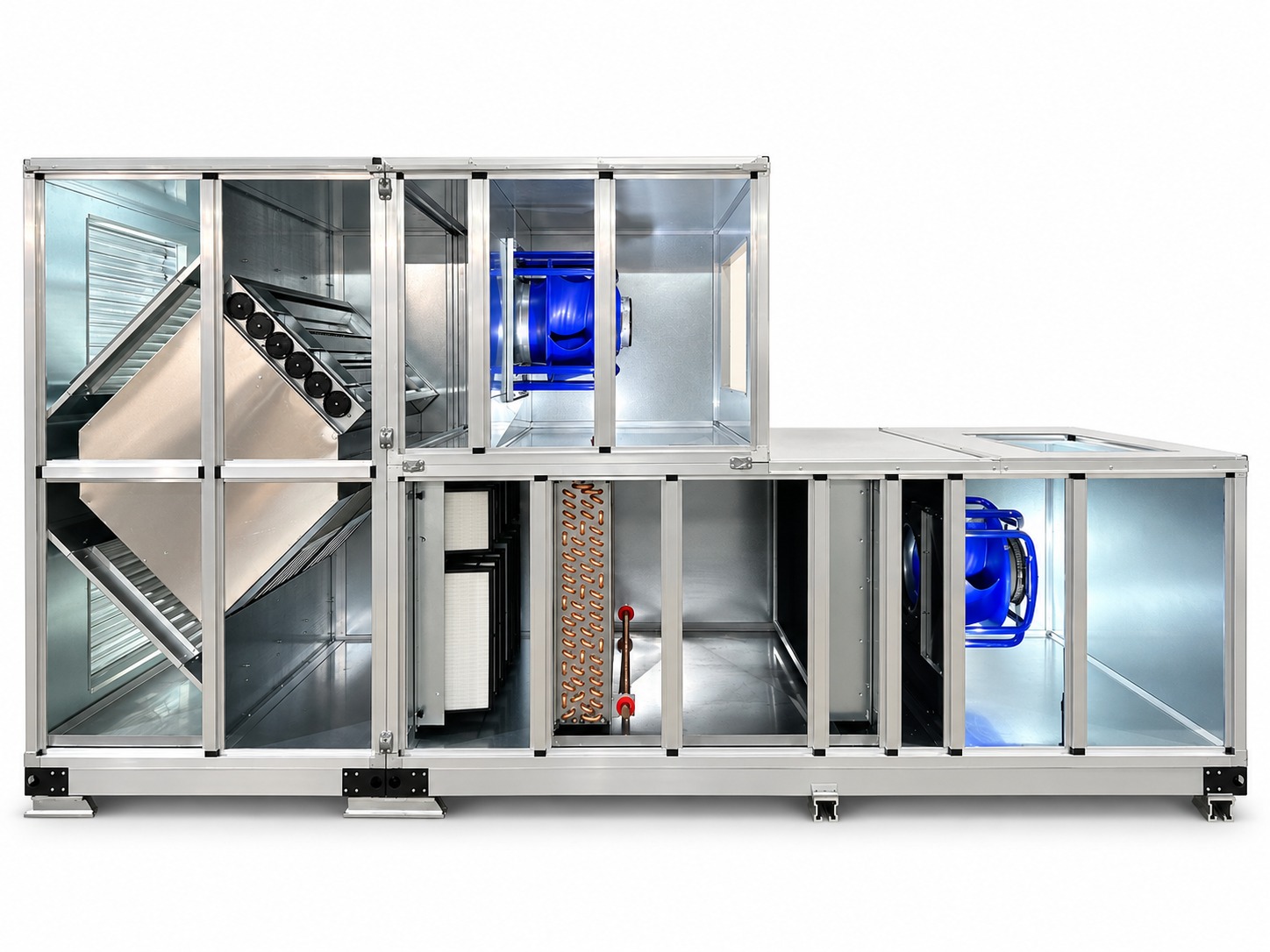

Le unità di trattamento aria EVACCLIMA della serie EMC sono centrali modulari configurate in funzione delle esigenze del singolo impianto. La composizione delle sezioni permette di integrare ventilazione, filtrazione e trattamento termoigrometrico dell’aria, con allestimenti per installazione interna o esterna.
Trattamento dell’aria. Batterie ad acqua calda e fredda, a espansione diretta, a vapore oppure elettriche; sezioni di umidificazione ad acqua a pacco evaporante o a ugelli, dove richieste dal progetto.

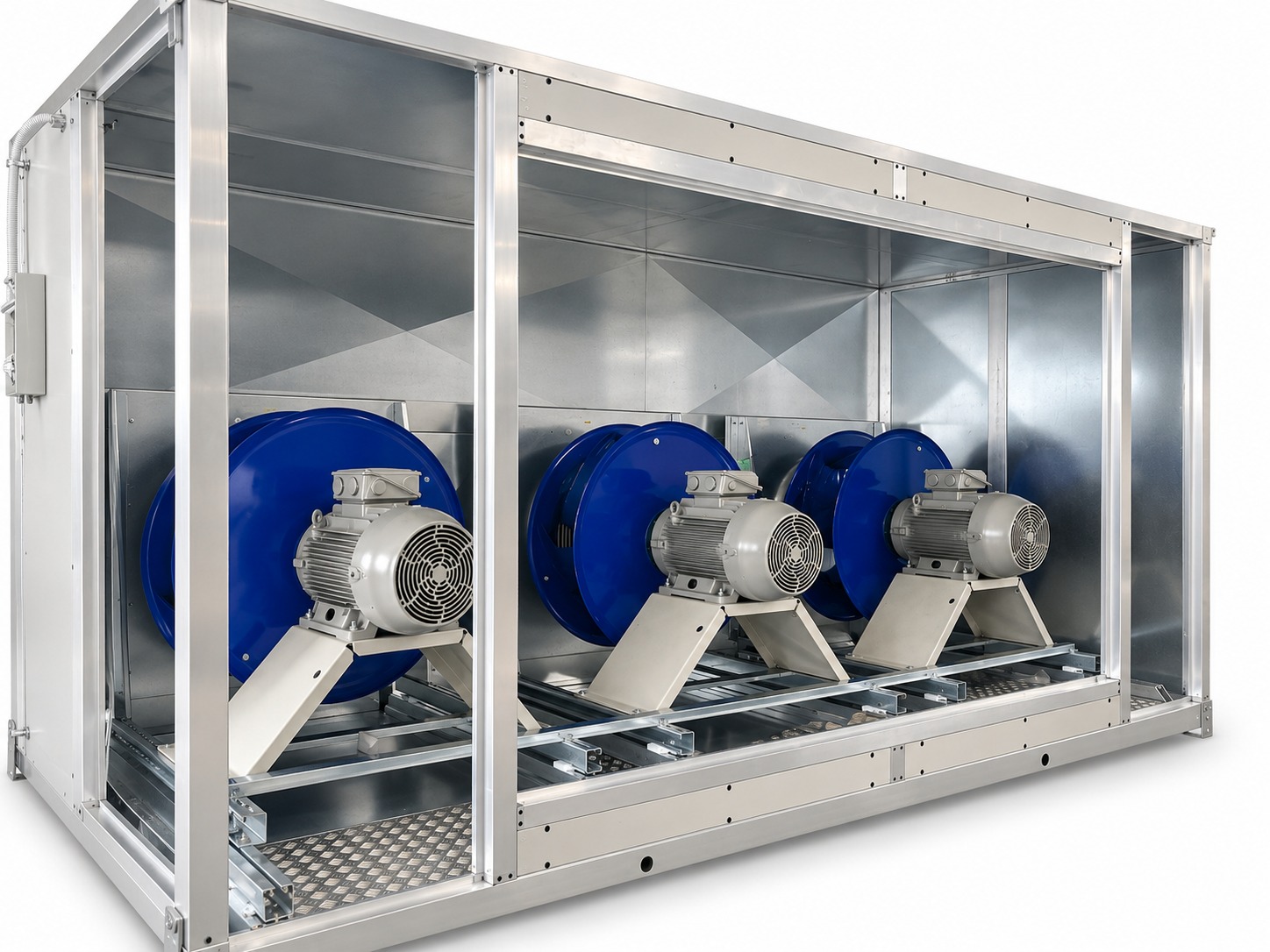

Filtrazione e ventilazione. Diversi stadi filtranti, con filtri piani, metallici, a tasche o assoluti secondo l’applicazione; gruppi ventilanti con trasmissione oppure motori EC brushless a velocità regolabile, in base all’allestimento.
Composizione su progetto. Sezioni di mandata e ripresa, serrande e recupero di calore, ove previsti, vengono abbinati alle funzioni richieste. Le unità possono essere suddivise in moduli da assemblare in cantiere, prevedendo gli spazi necessari per ispezione, pulizia ed estrazione dei componenti.

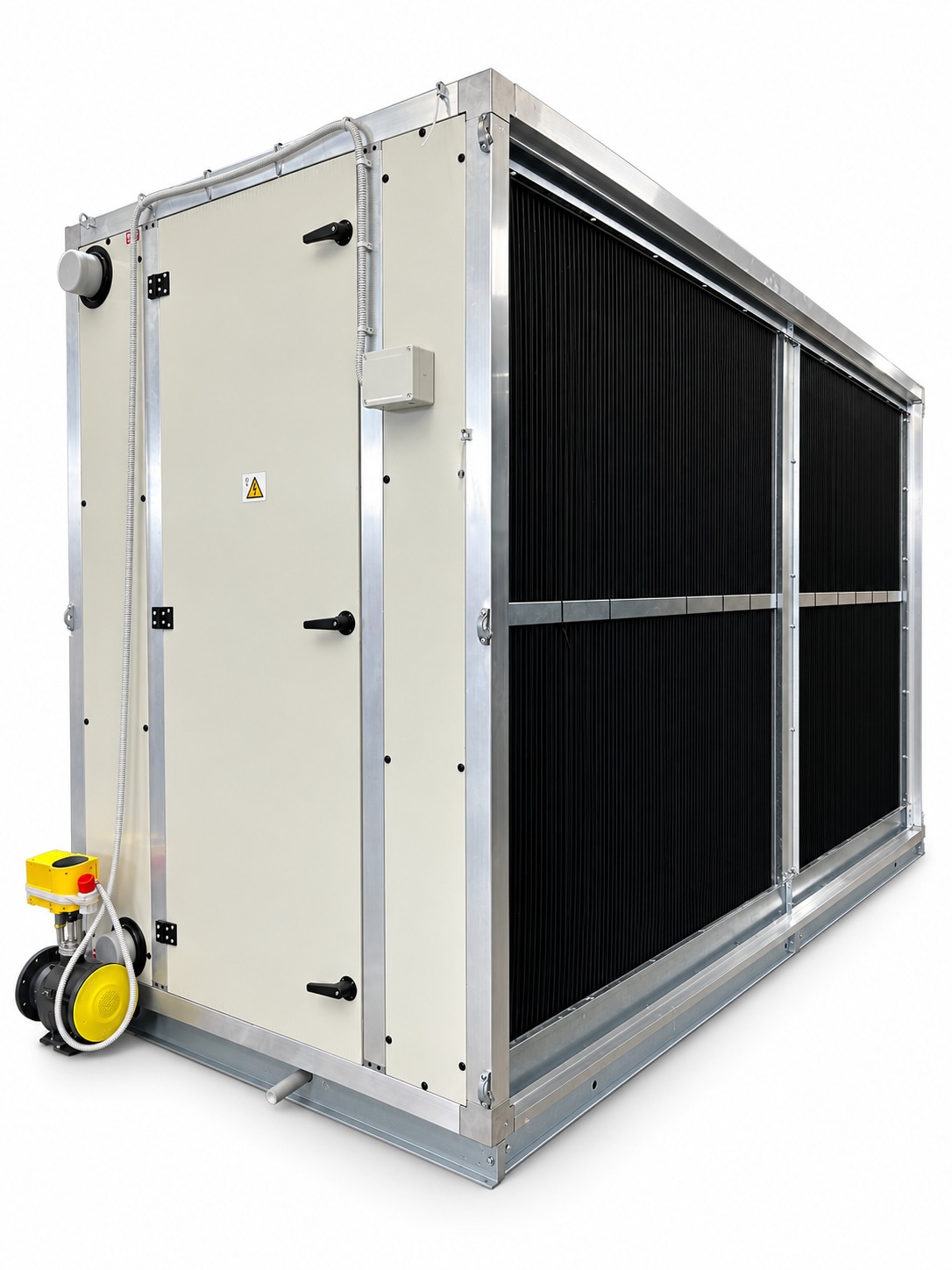

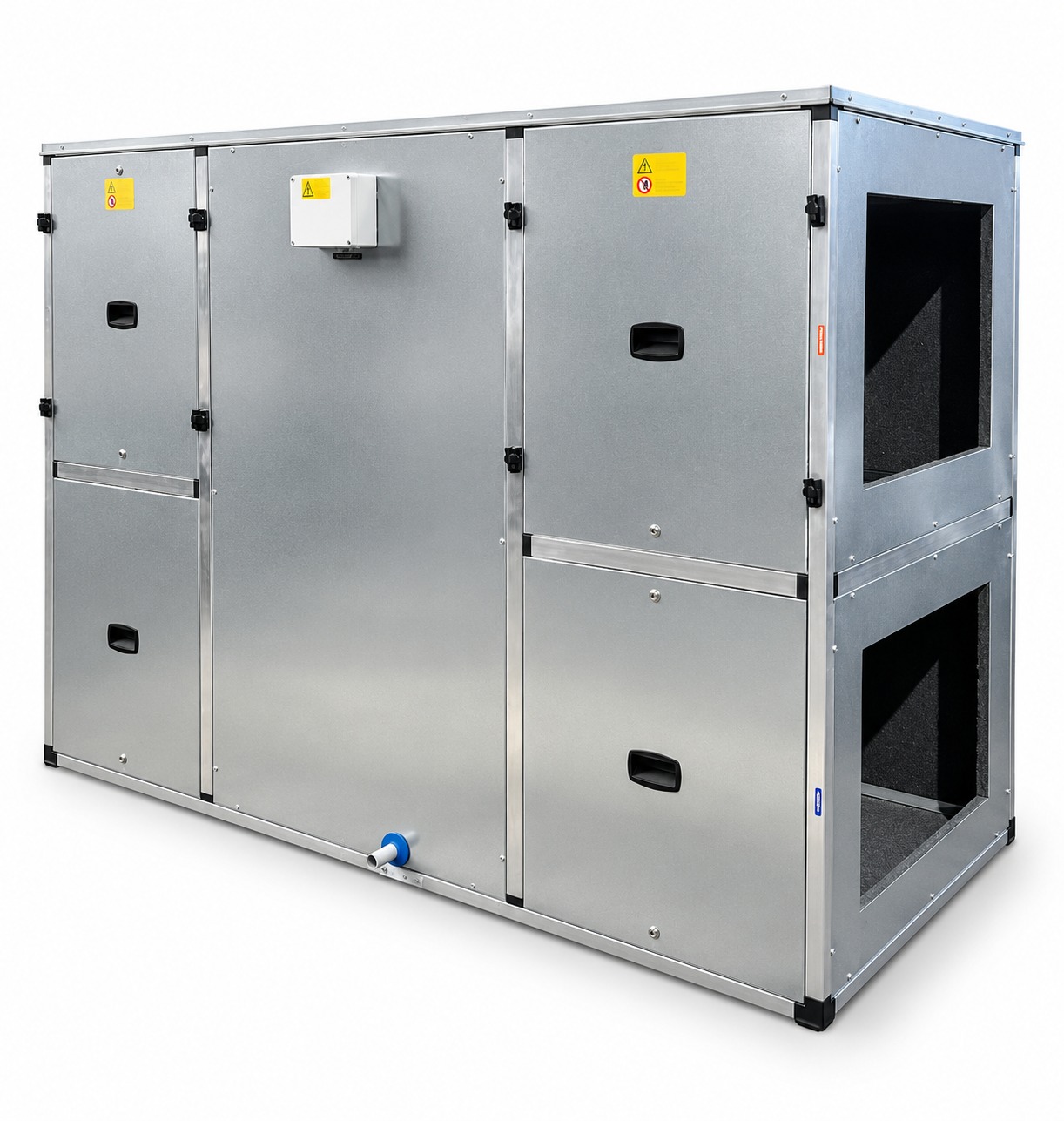

Gli allestimenti EMC sono definiti su progetto: portata, prevalenza, potenze, grado di filtrazione, ingombri e dotazioni dipendono dalla selezione tecnica. Le fotografie mostrano esempi di realizzazione.
Parliamo del tuo impianto
Troviamo la soluzione
per la tua aria.
Comunica portata richiesta, prevalenza utile, spazi disponibili e condizioni di esercizio: EVACCLIMA ti aiuta a individuare gamma, configurazione e accessori.
Contatta EVACCLIMA →Le efficienze indicate per EVNR ed EVNR 90 si riferiscono al recuperatore nelle condizioni di riferimento. Il dimensionamento deve essere verificato al punto di lavoro effettivo. Disegni e immagini sono indicativi; quote, orientamenti e dotazioni vanno confermati per l’ordine.
